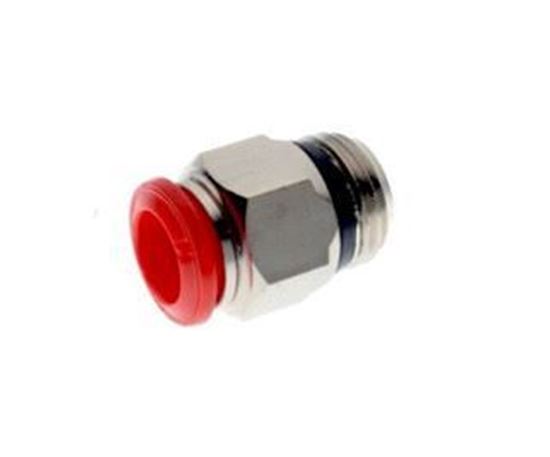

6720 RACCORDO DIRITTO CILINDRICO

Raccordo diritto maschio cilindrico

Materiale corpo ottone, pinza acciaio inox e guarnizioni NBR
Tenuta sul filetto O-Ring
Temperatura min.-max. –20 °C +80 °C
Pressione min. –0,99 bar
Pressione max. 15 bar
Fluidi compatibili aria compressa e vuoto
Tubi di collegamento tubi poliammide
Filettature gas cilindrica ISO 228

TUBO	A	B	C	L	Ch
4	M5	4	8	21	10
6	M5	4	10	24,5	13
4	1/8	6	13	20	10
5	1/8	6	13	22	12
6	1/8	6	13	23,5	13
8	1/8	6	13	25	14
6	1/4	8	16	23,5	13
8	1/4	8	16	23	14
10	1/4	8	16	30,5	17
12	1/4	8	16	34,5	20
8	3/8	9	20	24	14
10	3/8	9	20	27,5	17
12	3/8	9	20	34	20
12	1/2	10	25	31	22
14	1/2	10	25	32	22

6720 RACCORDO DIR. M5-4

Cod.: 0167200M5

6720 RACCORDO DIR. M5-6

Cod.: 0167200M56

6720 RACCORDO DIR. 1/8 4

Cod.: 016720184

6720 RACCORDO DIR. 1/8 5

Cod.: 016720185

6720 RACCORDO DIR. 1/8 6

Cod.: 016720186

6720 RACCORDO DIR. 1/8 8

Cod.: 016720188

6720 RACCORDO DIR. 1/4 6

Cod.: 016720146

6720 RACCORDO DIR. 1/4 8

Cod.: 016720148

6720 RACCORDO DIR. 1/4 10

Cod.: 0167201410

6720 RACCORDO DIR. 1/4 12

Cod.: 0167201412

6720 RACCORDO DIR. 3/8 8

Cod.: 016720388

6720 RACCORDO DIR. 3/8 10

Cod.: 0167203810

6720 RACCORDO DIR. 3/8 12

Cod.: 0167203812

6720 RACCORDO DIR. 1/2 12

Cod.: 0167201212

6720 RACCORDO DIR. 1/2 14

Cod.: 0167201214
