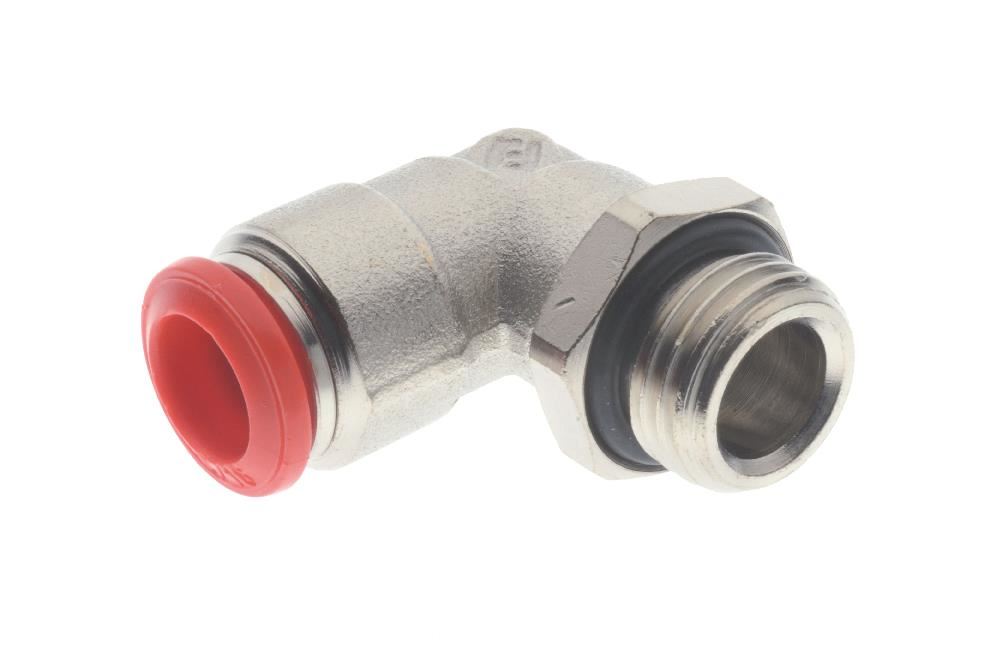

6721 RACCORDO L MASCHIO ORIENTABILE CILINDRICO

Raccordo a L orientabile maschio cilindrico

Materiale corpo ottone, pinza acciaio inox e guarnizioni NBR

Tenuta sul filetto O-Ring
Temperatura min.-max. –20 °C +80 °C
Pressione min. –0,99 bar
Pressione max. 15 bar
Fluidi compatibili aria compressa e vuoto
Tubi di collegamento tubi poliammide
Filettature gas cilindrica ISO 228

TUBO	A	B	L1	L2	Ch
4	M5	3,5	18	17,5	8
6	M5	3,5	21	20	11
4	1/8	5,5	18	18	13
5	1/8	5,5	20	20	13
6	1/8	5,5	21	20	13
8	1/8	5,5	22,5	22,5	13
6	1/4	7	21	21,5	16
8	1/4	7	22,5	23	16
10	1/4	7	26,5	25,5	16
8	3/8	8	22,5	25	20
10	3/8	8	26,5	25	20
12	3/8	8	31,5	27	20
12	1/2	9,5	31,5	28,5	25
14	1/2	9,5	31,5	29	25

6721 RACC. L GIR. M5-4

Cod.: 0167210M5

6721 RACC. L GIR. M5-6

Cod.: 0167210M56

6721 RACC. L GIR. 1/8 4

Cod.: 016721184

6721 RACC. L GIR. 1/8 5

Cod.: 016721185

6721 RACC. L GIR. 1/8 6

Cod.: 016721186

6721 RACC. L GIR. 1/8 8

Cod.: 016721188

6721 RACC. L GIR. 1/4 6

Cod.: 016721146

6721 RACC. L GIR. 1/4 8

Cod.: 016721148

6721 RACC. L GIR. 1/4 10

Cod.: 0167211410

6721 RACC. L GIR. 3/8 8

Cod.: 016721388

6721 RACC. L GIR. 3/8 10

Cod.: 0167213810

6721 RACC. L GIR. 3/8 12

Cod.: 0167213812

6721 RACC. L GIR. 1/2 12

Cod.: 0167211212

6721 RACC. L GIR. 1/2 14

Cod.: 0167211214
