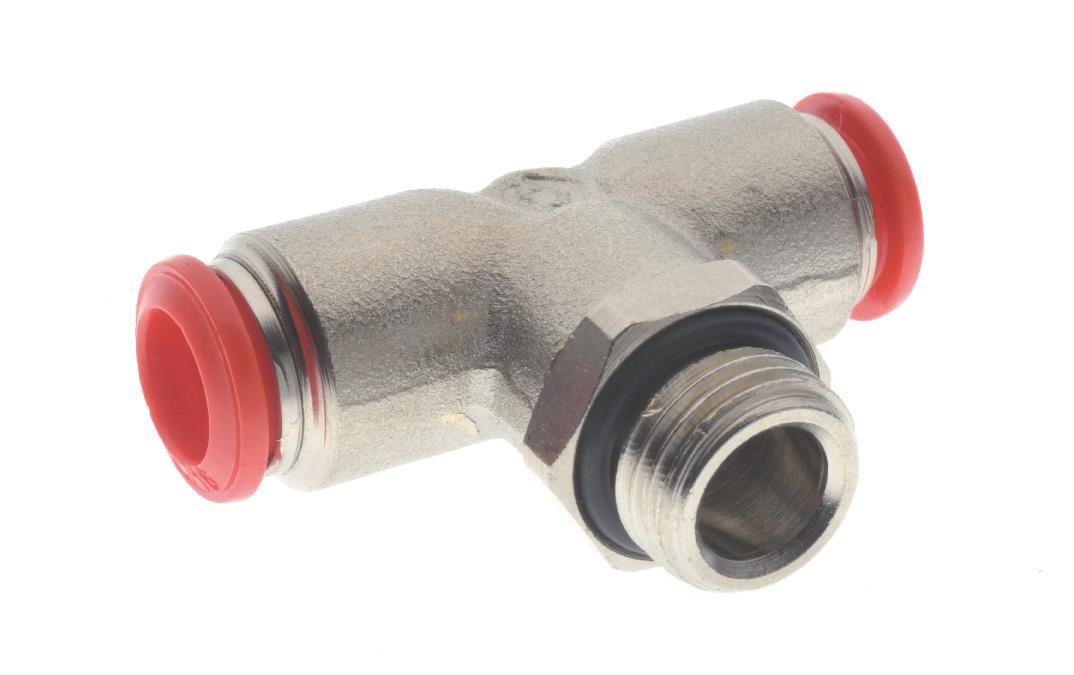

6722 RACCORDO T MASCHIO ORIENTABILE CILINDRICO

Raccordo a T orientabile maschio cilindrico

Materiale corpo ottone, pinza acciaio inox e guarnizioni NBR

Tenuta sul filetto O-Ring
Temperatura min.-max. –20 °C +80 °C
Pressione min. –0,99 bar
Pressione max. 15 bar
Fluidi compatibili aria compressa e vuoto
Tubi di collegamento tubi poliammide
Filettature gas cilindrica ISO 228

TUBO	A	B	L1	L2	Ch
4	1/8	5,5	34	18,5	13
6	1/8	5,5	42	20,5	13
8	1/8	5,5	45	23,5	13
6	1/4	7	42	22	16
8	1/4	7	45	24	16
10	1/4	7	53	27,5	16
10	3/8	8	53	27	20
12	3/8	8	62,5	29,5	20
12	1/2	9,5	62,5	31	25
14	1/2	9,5	62,5	31	25

6722 RACC. T GIR. 1/8 4

Cod.: 016722184

6722 RACC. T GIR. 1/8 6

Cod.: 016722186

6722 RACC. T GIR. 1/8 8

Cod.: 016722188

6722 RACC. T GIR. 1/4 6

Cod.: 016722146

6722 RACC. T GIR. 1/4 8

Cod.: 016722148

6722 RACC. T GIR. 1/4 10

Cod.: 0167221410

6722 RACC. T GIR. 3/8 10

Cod.: 0167223810

6722 RACC. T GIR. 3/8 12

Cod.: 0167223812

6722 RACC. T GIR. 1/2 12

Cod.: 0167221212

6722 RACC. T GIR. 1/2 14

Cod.: 0167221214
