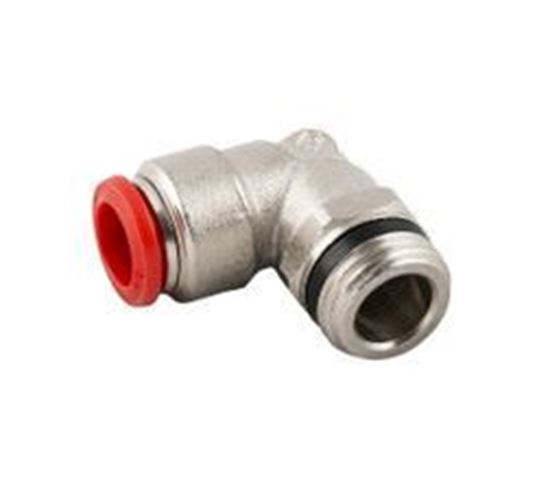

6730 RACCORDO L MASCHIO ORIENTABILE CONICO

Raccordo a L orientabile maschio conico

Materiale corpo ottone, pinza acciaio inox e guarnizioni NBR

Tenuta sul filetto O-Ring
Temperatura min.-max. –20 °C +80 °C
Pressione min. –0,99 bar
Pressione max. 15 bar
Fluidi compatibili aria compressa e vuoto
Tubi di collegamento tubi poliammide
Filettature gas conica ISO 7.1

TUBO	A	B	L1	L2	Ch
4	1/8	5,5	18	19,5	13
6	1/8	5,5	21	21,5	13
8	1/8	5,5	22,5	24	13
6	1/4	7	21	23	15
8	1/4	7	22,5	24	15
10	1/4	7	26,5	26,5	16
8	3/8	7,5	22,5	24,5	17
10	3/8	7,5	26,5	24,5	17
12	3/8	7,5	31,3	26,5	20

6730 RACC. L GIR. 1/8 4

Cod.: 016730184

6730 RACC. L GIR. 1/8 6

Cod.: 016730186

6730 RACC. L GIR. 1/8 8

Cod.: 016730188

6730 RACC. L GIR. 1/4 6

Cod.: 016730146

6730 RACC. L GIR. 1/4 8

Cod.: 016730148

6730 RACC. L GIR. 1/4 10

Cod.: 0167301410

6730 RACC. L GIR. 3/8 8

Cod.: 016730388

6730 RACC. L GIR. 3/8 10

Cod.: 0167303810

6730 RACC. L GIR. 3/8 12

Cod.: 0167303812
