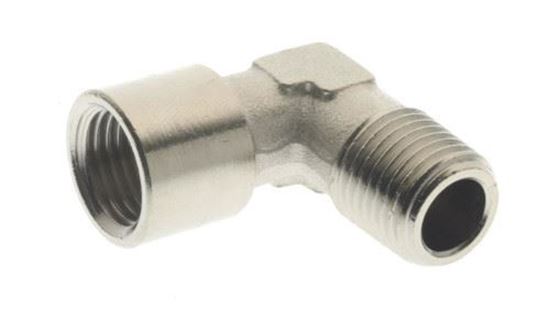

6870 RACCORDO L MASCHIO-FEMMINA

Raccordo a L maschio-femmina

Materiale ottone nichelato
Pressione max. 60 bar
Fluidi compatibili aria, olio e acqua
Temperatura –20 °C +80 °C
Filettature gas conica ISO 7.1
gas cilindrica ISO 228

A	B	B1	C	L	Ch
1/8	7,5	8,5	21	18	11
1/4	11	11	25,5	24	13
3/8	11,5	12	28	27	17
1/2	14	15	32	29,5	20
3/4	14,5	16,5	36,5	32	27
1''	16	19	45	39	30

6870 RACC. L M-F 1/8

Cod.: 01687018

6870 RACC. L M-F 1/4

Cod.: 01687014

6870 RACC. L M-F 3/8

Cod.: 01687038

6870 RACC. L M-F 1/2

Cod.: 01687012

6870 RACC. L M-F 3/4

Cod.: 01687034

6870 RACC. L M-F 1

Cod.: 0168701
