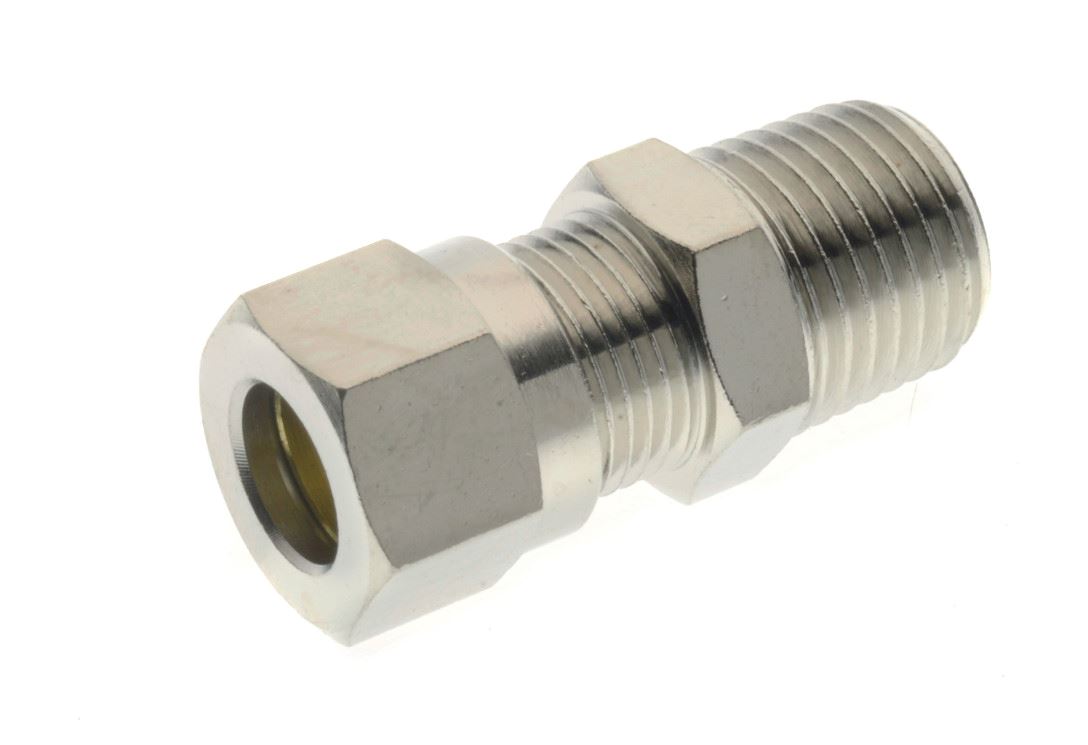

6950 RACCORDO DIRITTO MASCHIO

Raccordo ogiva diritto maschio

Materiale ottone nichelato

Fluidi compatibili acqua, olio, aria compressa e fluidi
compabilili con il materiale di costruzione
Tubi di collegamento rame, acciaio, alluminio e con apposito
rinforzo interno (art. 6908) è possibile collegare tubi in poliammide
La pressione max. di esercizio e la temperatura sono
determinate dal tubo utilizzato
Filettature gas conica ISO 7.1

TUBO	A	B	L	Ch
4	1/8	7,5	27,5	11
6	1/8	7,5	28	11
8	1/8	7,5	30	12
6	1/4	11	31,5	14
8	1/4	11	33,5	14
10	1/4	11	38	16
10	3/8	11,5	38,5	17
12	3/8	11,5	38,5	18
12	1/2	14	41,5	21
14	1/2	14	44	22
15	1/2	14	43,5	22
16	1/2	14	45	24
18	1/2	14	45	26

6950 RACC. DIR 1/8 4

Cod.: 016950184

6950 RACC. DIR 1/8 6

Cod.: 016950186

6950 RACC. DIR 1/8 8

Cod.: 016950188

6950 RACC. DIR 1/4 6

Cod.: 016950146

6950 RACC. DIR 1/4 8

Cod.: 016950148

6950 RACC. DIR 1/4 10

Cod.: 0169501410

6950 RACC. DIR 3/8 10

Cod.: 0169503810

6950 RACC. DIR 3/8 12

Cod.: 0169503812

6950 RACC. DIR 1/2 12

Cod.: 0169501212

6950 RACC. DIR 1/2 14

Cod.: 0169501214

6950 RACC. DIR 1/2 15

Cod.: 0169501215

6950 RACC. DIR 1/2 16

Cod.: 0169501216

6950 RACC. DIR 1/2 18

Cod.: 0169501218
