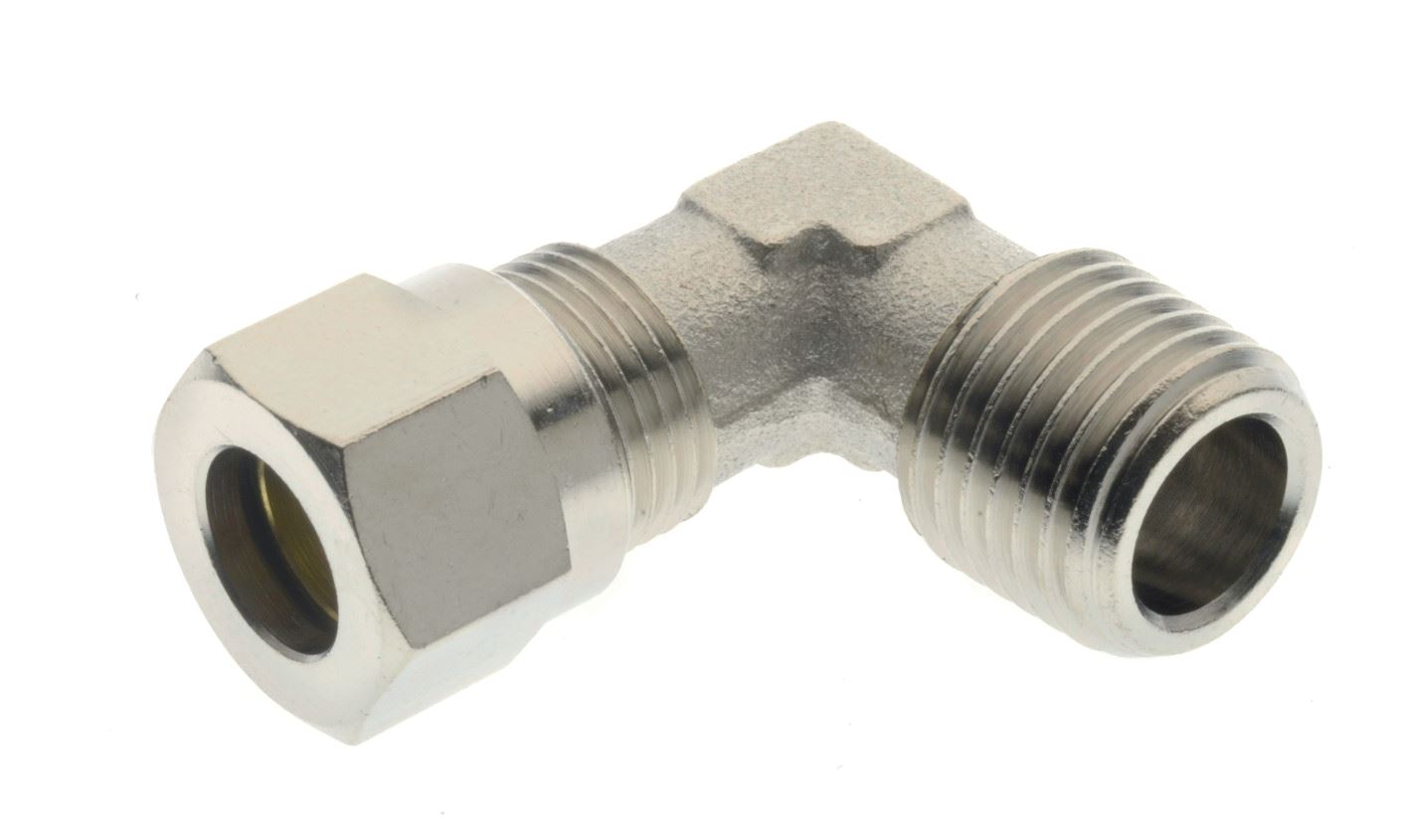

6954 RACCORDO L MASCHIO

Raccordo ogiva a L maschio

Materiale ottone nichelato

Fluidi compatibili acqua, olio, aria compressa e fluidi
compabilili con il materiale di costruzione
Tubi di collegamento rame, acciaio, alluminio e con apposito
rinforzo interno (art. 6908) è possibile collegare tubi in poliammide
La pressione max. di esercizio e la temperatura sono
determinate dal tubo utilizzato
Filettature gas conica ISO 7.1

TUBO	A	B	L1	L2	Ch
4	1/8	7,5	22	15	8
6	1/8	7,5	23,5	17	9
8	1/8	7,5	26,5	18	12
6	1/4	11	24	19,5	9
8	1/4	11	26,5	21,5	11
10	1/4	11	33	23,5	13
10	3/8	11,5	33	24,5	13
12	3/8	11,5	34,5	25	14
12	1/2	14	34,5	28	15
14	1/2	14	38,5	30	17
15	1/2	14	37	29	17
16	1/2	14	43	31,5	19
18	1/2	14	44	33,5	22

6954 RACCORDO L 1/8 4

Cod.: 016954184

6954 RACCORDO L 1/8 6

Cod.: 016954186

6954 RACCORDO L 1/8 8

Cod.: 016954188

6954 RACCORDO L 1/4 6

Cod.: 016954146

6954 RACCORDO L 1/4 8

Cod.: 016954148

6954 RACCORDO L 1/4 10

Cod.: 0169541410

6954 RACCORDO L 3/8 10

Cod.: 0169543810

6954 RACCORDO L 3/8 12

Cod.: 0169543812

6954 RACCORDO L 1/2 12

Cod.: 0169541212

6954 RACCORDO L 1/2 14

Cod.: 0169541214

6954 RACCORDO L 1/2 15

Cod.: 0169541215

6954 RACCORDO L 1/2 16

Cod.: 0169541216

6954 RACCORDO L 1/2 18

Cod.: 0169541218
