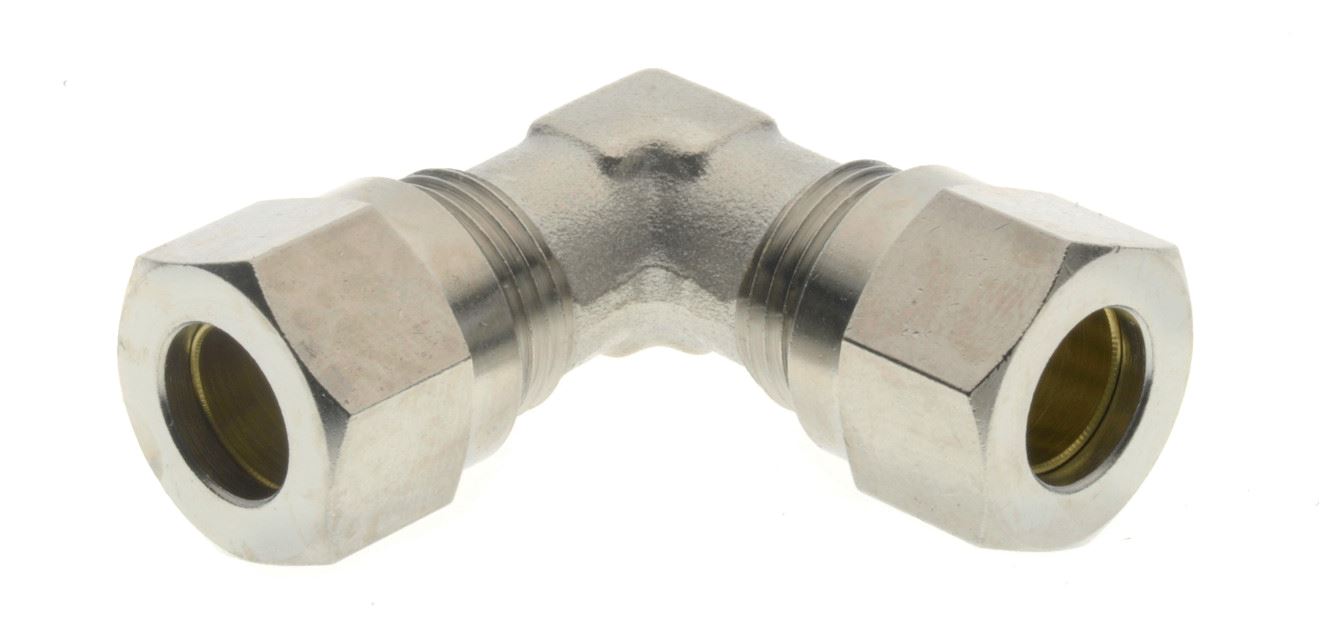

6956 RACCORDO L INTERMEDIO

Raccordo ogiva a L intermedio

Materiale ottone nichelato

Fluidi compatibili acqua, olio, aria compressa e fluidi
compabilili con il materiale di costruzione
Tubi di collegamento rame, acciaio, alluminio e con apposito
rinforzo interno (art. 6908) è possibile collegare tubi in poliammide
La pressione max. di esercizio e la temperatura sono
determinate dal tubo utilizzato

TUBO	L	Ch
4	21	8
6	22,5	9
8	26,5	12
10	31,5	13
12	34,5	14
14	38	17
15	37,5	17
16	44	19
18	44	22

6956 RACC. L INTERM. 4

Cod.: 01695604

6956 RACC. L INTERM. 6

Cod.: 01695606

6956 RACC. L INTERM. 8

Cod.: 01695608

6956 RACC. L INTERM. 10

Cod.: 01695610

6956 RACC. L INTERM. 12

Cod.: 01695612

6956 RACC. L INTERM. 14

Cod.: 01695614

6956 RACC. L INTERM. 15

Cod.: 01695615

6956 RACC. L INTERM. 16

Cod.: 01695616

6956 RACC. L INTERM. 18

Cod.: 01695618
