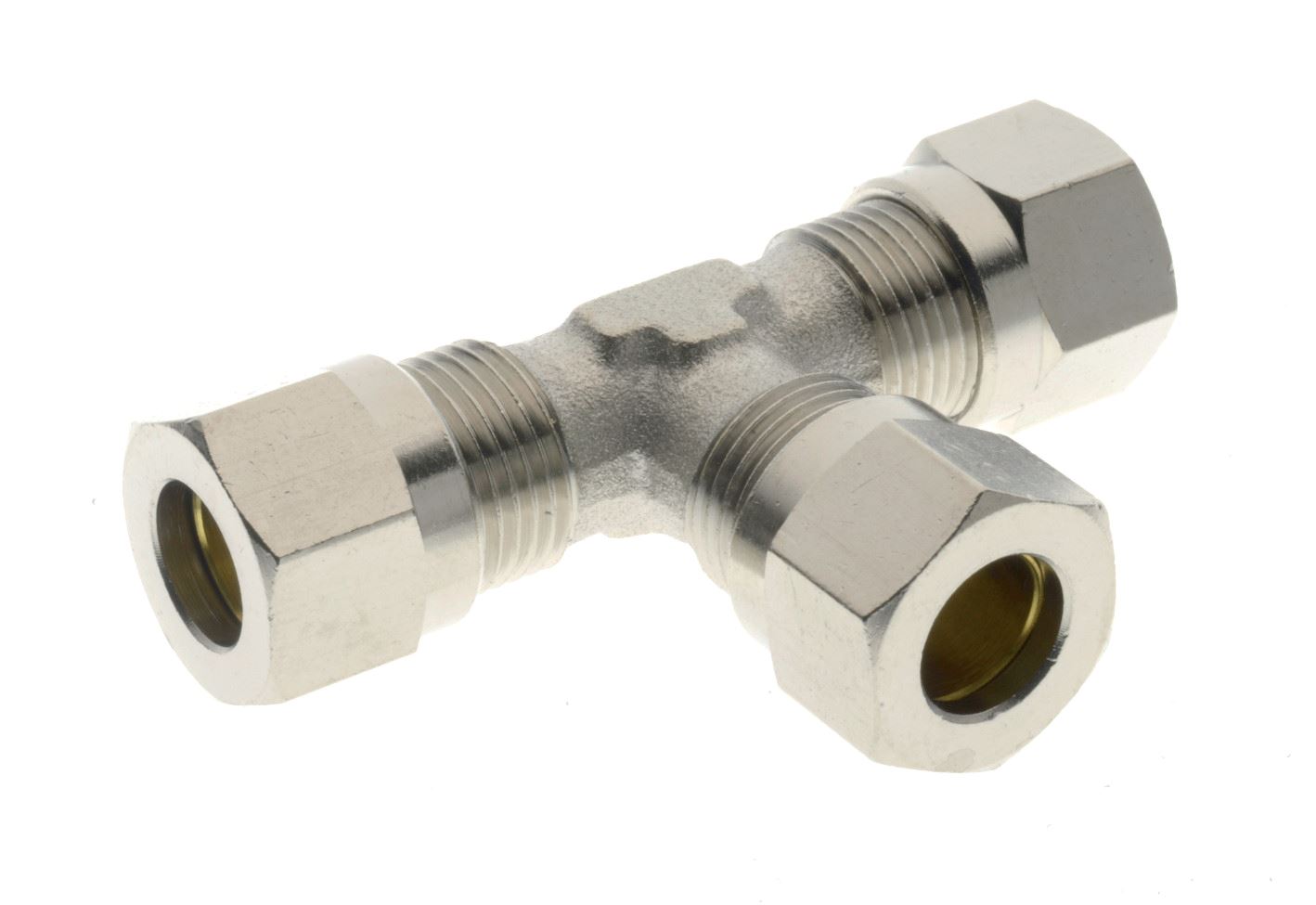

6960 RACCORDO T INTERMEDIO

Raccordo ogiva a T intermedio

Materiale ottone nichelato

Fluidi compatibili acqua, olio, aria compressa e fluidi
compabilili con il materiale di costruzione
Tubi di collegamento rame, acciaio, alluminio e con apposito
rinforzo interno (art. 6908) è possibile collegare tubi in poliammide
La pressione max. di esercizio e la temperatura sono
determinate dal tubo utilizzato

TUBO	L1	L2	Ch
4	46	21	8
6	48	22,5	9
8	53	25	12
10	65	31,5	13
12	68	33	14
14	76	42	17
15	78	38	17
16	86	42,5	19
18	90	44	22

6960 RACC. T INTERM. 4

Cod.: 01696004

6960 RACC. T INTERM. 6

Cod.: 01696006

6960 RACC. T INTERM. 8

Cod.: 01696008

6960 RACC. T INTERM. 10

Cod.: 01696010

6960 RACC. T INTERM. 12

Cod.: 01696012

6960 RACC. T INTERM. 14

Cod.: 01696014

6960 RACC. T INTERM. 15

Cod.: 01696015

6960 RACC. T INTERM. 16

Cod.: 01696016

6960 RACC. T INTERM. 18

Cod.: 01696018
