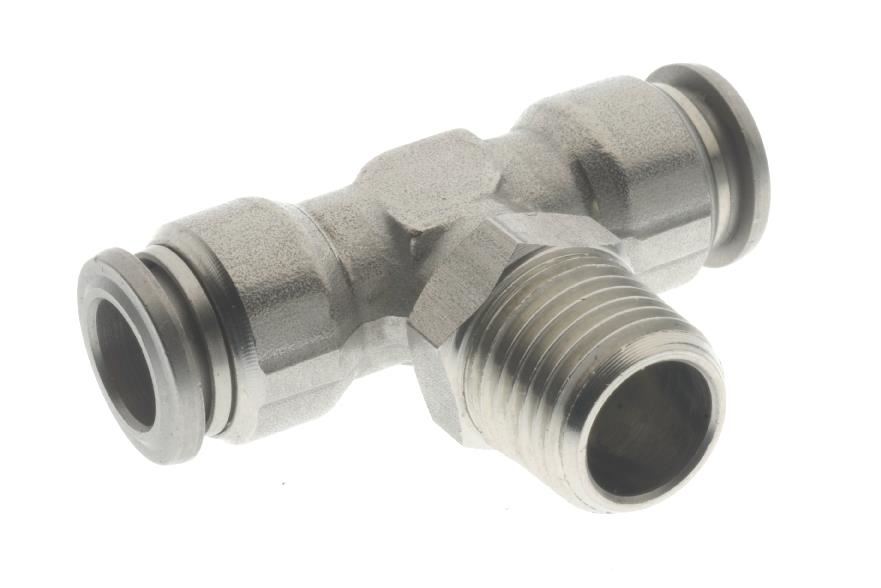

8020 RACCORDO INOX 316L T MASCHIO ORIENTABILE

Raccordo a T orientabile maschio conico inox 316L

Materiale acciaio inox 316 L e guarnizione
FKM alimentare
Temperatura min.-max. –15 °C +200 °C
Pressione min. –0,99 bar
Pressione max. 15 bar
Fluidi compatibili aria compressa, vuoto, e fluidi
alimentari compatibili con i materiali costruttivi
Tubi di collegamento poliammidi e PTFE
Filettature gas conica ISO 7.1

TUBO	A	B	L1	L2	Ch
4	1/8	7,5	36	18,5	11
6	1/8	7,5	42	19,5	11
8	1/8	7,5	45	20,5	11
6	1/4	11	42	23,5	14
8	1/4	11	45	24,5	14
10	1/4	11	52	26	14
10	3/8	11,5	52	27,5	17
12	3/8	11,5	61	30,5	18

8020 RACC. INOX T 1/8 4

Cod.: 018020184

8020 RACC. INOX T 1/8 6

Cod.: 018020186

8020 RACC. INOX T 1/8 8

Cod.: 018020188

8020 RACC. INOX T 1/4 6

Cod.: 018020146

8020 RACC. INOX T 1/4 8

Cod.: 018020148

8020 RACC. INOX T 1/4 10

Cod.: 0180201410

8020 RACC. INOX T 3/8 10

Cod.: 0180203810

8020 RACC. INOX T 3/8 12

Cod.: 0180203812
