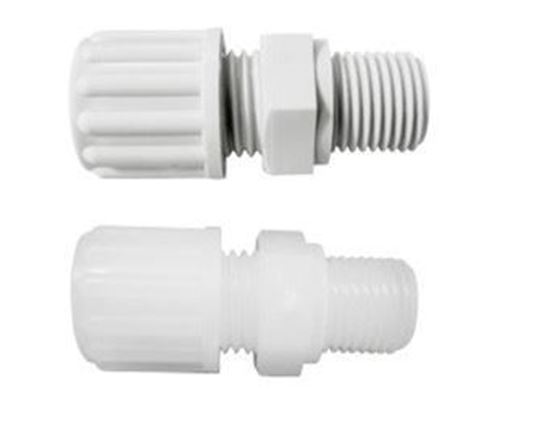

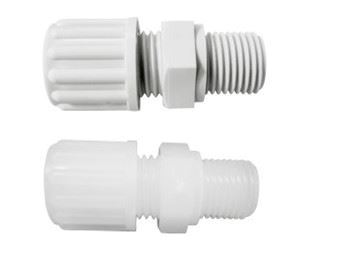

8200 RACCORDO PP E PVDF DIRITTO MASCHIO

Raccordo ad ogiva PP e PVDF diritto maschio

POLIPROPILENE

Pressione PN 10 a 20 °C
Temperatura +5 °C - +90 °C
Fluidi compatibili aria compressa, acqua, solventi soluzioni alkaline compatibili con il materiale costruttivo
Applicazione trattamento acque, alimentare e meccanica
Filettature cilindrica ISO 228

PVDF
Pressione PN 10
Temperatura –40 °C - +140 °C
Fluidi compatibili acidi, acqua distillata e fluidi aggressivi
Precauzioni i raccordi di questa serie hanno filetto in plastica e di conseguenza si consiglia di non oltrepassare il limite e cioè il collare di tenuta

A	B	L2	L3	SW3
4/6	1/8	8	23,5	14
6/8	1/8	8	28,5	17
4/6	1/4	12	25	17
6/8	1/4	12	29	17
8/10	1/4	12	33	19
6/8	3/8	12	30,5	22
8/10	3/8	12	33,5	22

8200PP RAC.DIR. M 1/8 6

Cod.: 018200A186

8200PP RAC.DIR. M 1/8 8

Cod.: 018200A188

8200PP RAC.DIR. M 1/4 6

Cod.: 018200A146

8200PP RAC.DIR. M 1/4 8

Cod.: 018200A148

8200PP RAC.DIR. M 1/4 10

Cod.: 018200A1410

8200PP RAC.DIR. M 3/8 8

Cod.: 018200A388

8200PP RAC.DIR. M 3/8 10

Cod.: 018200A3810

8200PVDF RAC.DIR. M 1/8 6

Cod.: 018200C186

8200PVDF RAC.DIR. M 1/8 8

Cod.: 018200C188

8200PVDF RAC.DIR. M 1/4 6

Cod.: 018200C146

8200PVDF RAC.DIR. M 1/4 8

Cod.: 018200C148

8200PVDF RAC.DIR. M 1/4 10

Cod.: 018200C1410

8200PVDF RAC.DIR. M 3/8 8

Cod.: 018200C388

8200PVDF RAC.DIR. M 3/8 10

Cod.: 018200C3810
