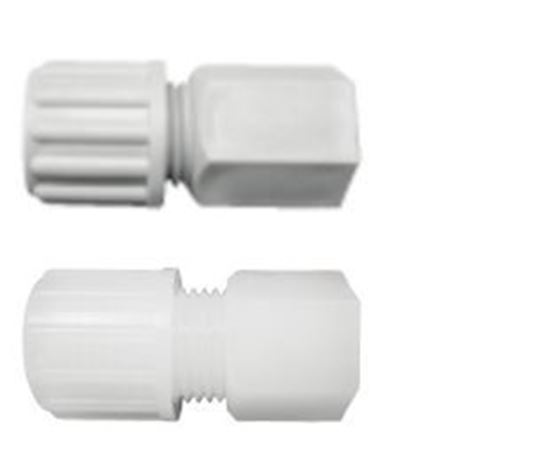

8201 RACCORDO PP E PVDF DIRITTO FEMMINA

Raccordo ad ogiva PP e PVDF diritto femmina

POLIPROPILENE

Pressione PN 10 a 20 °C
Temperatura +5 °C - +90 °C
Fluidi compatibili aria compressa, acqua, solventi soluzioni alkaline compatibili con il materiale costruttivo
Applicazione trattamento acque, alimentare e meccanica
Filettature cilindrica ISO 228

PVDF
Pressione PN 10
Temperatura –40 °C - +140 °C
Fluidi compatibili acidi, acqua distillata e fluidi aggressivi
Precauzioni i raccordi di questa serie hanno filetto in plastica e di conseguenza si consiglia di non oltrepassare il limite e cioè il collare di tenuta

il collare di tenuta

A	B	L2	L3	SW3
4/6	1/8	10	31	14
6/8	1/8	10	36	17
4/6	1/4	15	36	17
6/8	1/4	15	41	17
8/10	1/4	15	44	19
6/8	3/8	15	41	22
8/10	3/8	15	44	22

8201PP RACC.DIR. F 1/8 6

Cod.: 018201A186

8201PP RACC.DIR. F 1/8 8

Cod.: 018201A188

8201PP RACC.DIR. F 1/4 6

Cod.: 018201A146

8201PP RACC.DIR. F 1/4 8

Cod.: 018201A148

8201PP RACC.DIR. F 1/4 10

Cod.: 018201A1410

8201PP RACC.DIR. F 3/8 8

Cod.: 018201A388

8201PP RACC.DIR. F 3/8 10

Cod.: 018201A3810

8201PVDF RAC.DIR. F 1/8 6

Cod.: 018201C186

8201PVDF RAC.DIR. F 1/8 8

Cod.: 018201C188

8201PVDF RAC.DIR. F 1/4 6

Cod.: 018201C146

8201PVDF RAC.DIR. F 1/4 8

Cod.: 018201C148

8201PVDF RAC.DIR. F 1/4 10

Cod.: 018201C1410

8201PVDF RAC.DIR. F 3/8 8

Cod.: 018201C388

8201PVDF RAC.DIR. F 3/8 10

Cod.: 018201C3810
