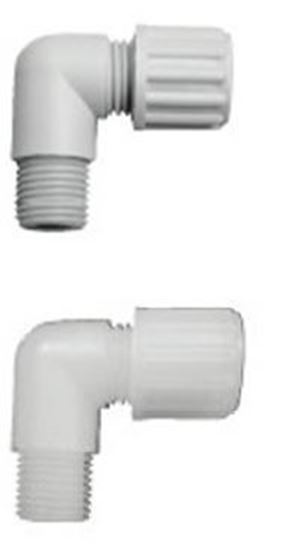

8205 RACCORDO PP E PVDF L MASCHIO

Raccordo ogiva PP E PVDF L maschio

POLIPROPILENE

Pressione PN 10 a 20 °C

Temperatura +5 °C - +90 °C
Fluidi compatibili aria compressa, acqua, solventi soluzioni alkaline compatibili con il materiale costruttivo
Applicazione trattamento acque, alimentare e meccanica
Filettature cilindrica ISO 228

PVDF
Pressione PN 10
Temperatura –40 °C - +140 °C
Fluidi compatibili acidi, acqua distillata e fluidi aggressivi
Precauzioni i raccordi di questa serie hanno filetto in plastica e di conseguenza si consiglia di non oltrepassare il limite e cioè il collare di tenuta il collare di tenuta

A	B	L2	L16	L17	D4
4/6	1/8	8	12	25	13
6/8	1/8	8	15	30	15
4/6	1/4	12	13	26	15
6/8	1/4	12	15	30	15
8/10	1/4	12	17	36	20
6/8	3/8	12	15	33	20
8/10	3/8	12	17	36	20

8205PP RAC. L M 1/8 6

Cod.: 018205A186

8205PP RAC. L M 1/8 8

Cod.: 018205A188

8205PP RAC. L M 1/4 6

Cod.: 018205A146

8205PP RAC. L M 1/4 8

Cod.: 018205A148

8205PP RAC. L M 1/4 10

Cod.: 018205A1410

8205PP RAC. L M 3/8 8

Cod.: 018205A388

8205PP RAC. L M 3/8 10

Cod.: 018205A3810

8205PVDF RAC. L M 1/8 6

Cod.: 018205C186

8205PVDF RAC. L M 1/8 8

Cod.: 018205C188

8205PVDF RAC. L M 1/4 6

Cod.: 018205C146

8205PVDF RAC. L M 1/4 8

Cod.: 018205C148

8205PVDF RAC. L M 1/4 10

Cod.: 018205C1410

8205PVDF RAC. L M 3/8 8

Cod.: 018205C388

8205PVDF RAC. L M 3/8 10

Cod.: 018205C3810
